حل چالشهای پیچیده صنعتی؛ از نقشهکشی تا اجرا
نگاهی به پروژههای مهندسی معکوس، طراحی و تعمیرات تخصصی در انتقال سیال البرز
برخی از پروژه های تعمیرات و بازسازی
تعمیر و اورهال
اورهال تخصصی و بازگرداندن راندمان پمپهای سانتریفیوژ KSB (تیپهای CPK و HALBERG) و SIHI
چالش پروژه:
نیاز مبرم به اورهال یکدستگاه پمپ عمودی کلیدی (تیپ VS1) مطابق با استاندارد سختگیرانه API 610. پمپ مربوطه، مارک FLOWSERVE بوده و خرابی آن میتوانست منجر به توقف بخش حیاتی از عملیات تولید و انتقال در شرایط عملیاتی حساس میادین نفتی شود.
راهکار ESA :
- عیبیابی دقیق: دمونتاژ و آنالیز قطعات طبق مشخصات API 610.
- ساخت و اصلاح: تولید قطعات سفارشی با متریال و تلرانسهای استاندارد.
- نصب تخصصی: انتخاب و نصب مکانیکالسیلهای منطبق با شرایط عملیاتی.
- تضمین کیفیت: مونتاژ دقیق، همراستاسازی و تست نهایی عملکرد (دبی، هد و ارتعاشات).

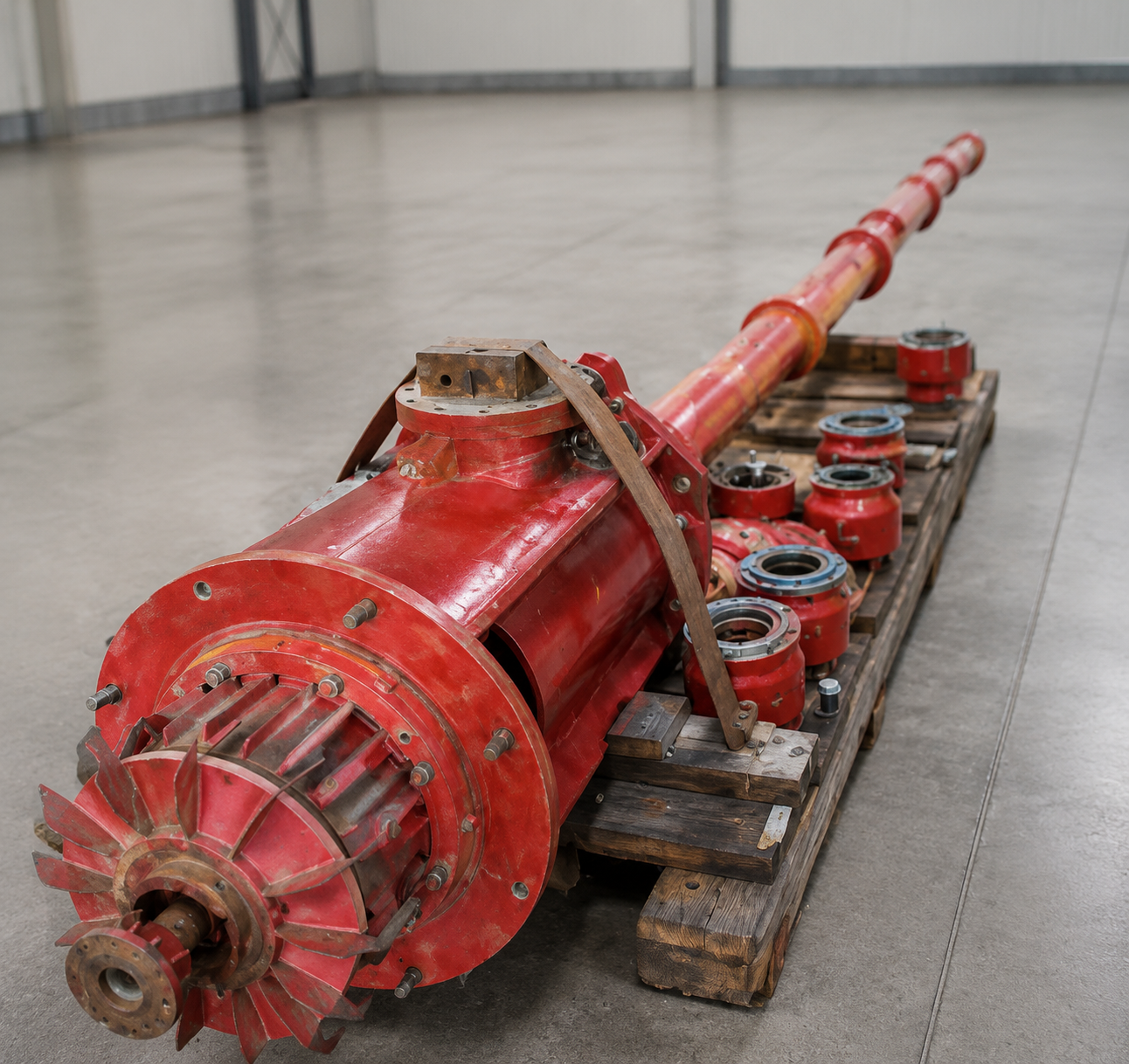

تعمیر و بازسازی کامل پمپ عمودی VS1
- کارفرما: شرکت نفت فلات قاره ایران (منطقه عملیاتی دریایی)
- استاندارد مرجع: API 610 (تیپ VS1)
- سازنده اصلی: Flowserve
چالش پروژه:
پمپ عمودی چندمرحلهای Flowserve به دلیل کارکرد مداوم در شرایط سخت آب شور و اتمسفر خورنده دریایی، دچار افت شدید هد و دبی، فرسودگی بیرینگها و آسیب شدید به پکینگ و اجزای آببندی شده بود که منجر به توقف خط فرآیندی گردید.
راهکار ESA :
- مونتاژ و عیبیابی: دمونتاژ کامل شافت عمودی طویل پمپ و بازرسی ابعادی و ارتعاشی قطعات طبق الزامات API 610.
- بازسازی و هابکاری: مهندسی معکوس و ساخت سفارشی بوشها و رینگهای سایشی (Wear Rings) با متریال مقاوم به خوردگی.
- ارتقای سیستم آببندی: طراحی مجدد و نصب مکانیکال سیل کارتریجی تخصصی متناسب با شرایط عملیاتی سکوهای دریایی فلات قاره.
- مونتاژ و همراستاسازی: مونتاژ دقیق شافت عمودی و کنترل لقیها (Clearances) در محدوده استاندارد.
تعمیر و بازسازی پمپ Multi Stage تیپ BB4
- کارفرما: شرکت جنوب
- استاندارد مرجع: API 610
- تیپ پمپ: BB4 / Multi Stage
- سازنده اصلی: Halberg
چالش پروژه:
پمپ چندمرحلهای Halberg بهدلیل شرایط کاری مداوم و حساس، نیازمند تعمیرات تخصصی و بازگردانی عملکرد مطابق با الزامات بهرهبرداری بود. با توجه به ساختار Multi Stage و الزامات استاندارد API 610، هرگونه افت عملکرد، افزایش ارتعاش یا فرسودگی قطعات میتوانست پایداری سیستم را تحت تأثیر قرار دهد.
راهکار تخصصی ESA:
- دمونتاژ و عیبیابی دقیق: بازکردن کامل مجموعه و بررسی اجزاء کلیدی مطابق الزامات API 610
- بازرسی فنی قطعات: کنترل وضعیت شافت، استیجها، یاتاقانها، سیستم آببندی و تلرانسهای عملکردی
- تعمیر و بازسازی: اصلاح یا جایگزینی قطعات آسیبدیده با حفظ انطباق با مشخصات فنی اصلی
- مونتاژ و کنترل نهایی: مونتاژ تحت شرایط کنترلشده، همراستاسازی دقیق و آمادهسازی برای بازگشت به سرویس
تعمیرات کلی و بازسازی پمپهای دندهای (Rotary Gear Pumps)
- کارفرمایان: شرکتهای صدر صحت، داروسازی الحاوی، میماس و پاکسان
- نوع تجهیز: پمپهای جابجایی مثبت دندهای (Gear Pumps)
- حوزه فعالیت: صنایع شوینده، آرایشی-بهداشتی، غذایی و دارویی
چالش پروژه:
پمپهای دندهای در صنایع دارویی، غذایی و شوینده بهدلیل پمپاژ سیالات با ویسکوزیته بالا (چسبناک) یا مواد حساس شیمیایی، بهمرور زمان دچار سایش شدید دندهها، پدیده خلاصی (Backlash)، نشتی از بخش آببندی و افت شدید دبی و فشار کاری میشوند. با توجه به حساسیت خطوط تولید الحاوی، پاکسان، صدر صحت و میماس، توقف این تجهیزات مستقیماً خطوط بستهبندی و تولید را با بحران مواجه میکرد.
راهکار تخصصی ESA:
- دمونتاژ و آنالیز سایش: دلیوری و دمونتاژ کامل پمپها و بررسی میکرومتری سایش دندانهها، بوشها و بدنه پمپ (Casing).
- بازسازی داخلی: اصلاح سطوح داخلی، سابزدن و سنگزنی بدنه و هاب دندهها جهت بازیابی تلرانسهای استاندارد هیدرولیکی.
- ارتقای آببندی: تعویض و اصلاح پکینگها یا مکانیکال سیلهای آسیبدیده با متریالهای گرید دارویی/غذایی (FDA Approved) سازگار با ساختار سیال.
- تست لقی و همراستایی: شیمگذاری، کنترل انطباقات تلرانسی چرخدندهها و مونتاژ نهایی جهت جلوگیری از اصطکاک خشک و قفل شدن پمپ.
تعمیرات کلی و اورهال پمپ Multi Stage KSB
- کارفرما: شرکت کاغذ پارس
- نوع تجهیز: پمپ چندمرحلهای (Multi Stage)
- سازنده: KSB
- دبی: 100 مترمکعب بر ساعت
- هد: 600 متر
- سیال: آب بویلر
چالش پروژه:
پمپ چندمرحلهای KSB بهدلیل کارکرد در شرایط حساس انتقال آب بویلر و فشار کاری بالا، نیازمند تعمیرات دقیق و بازسازی تخصصی بود. در این نوع تجهیزات، هرگونه فرسودگی در اجزای داخلی، افت آببندی، افزایش ارتعاش یا کاهش راندمان میتواند عملکرد سیستم را بهطور مستقیم تحت تأثیر قرار دهد.
راهکار تخصصی ESA:
- دمونتاژ و عیبیابی دقیق: بازکردن کامل مجموعه و بررسی اجزای اصلی پمپ چندمرحلهای
- بازرسی فنی قطعات: کنترل وضعیت شافت، استیجها، یاتاقانها، آببندی و سطوح سایشی
- تعمیر و بازسازی: اصلاح یا تعویض قطعات آسیبدیده با هدف بازیابی عملکرد اولیه
- مونتاژ و کنترل نهایی: مونتاژ تحت شرایط کنترلشده، همراستاسازی دقیق و آمادهسازی برای بازگشت به سرویس
طراحی و ساخت/ مهندسی معکوس

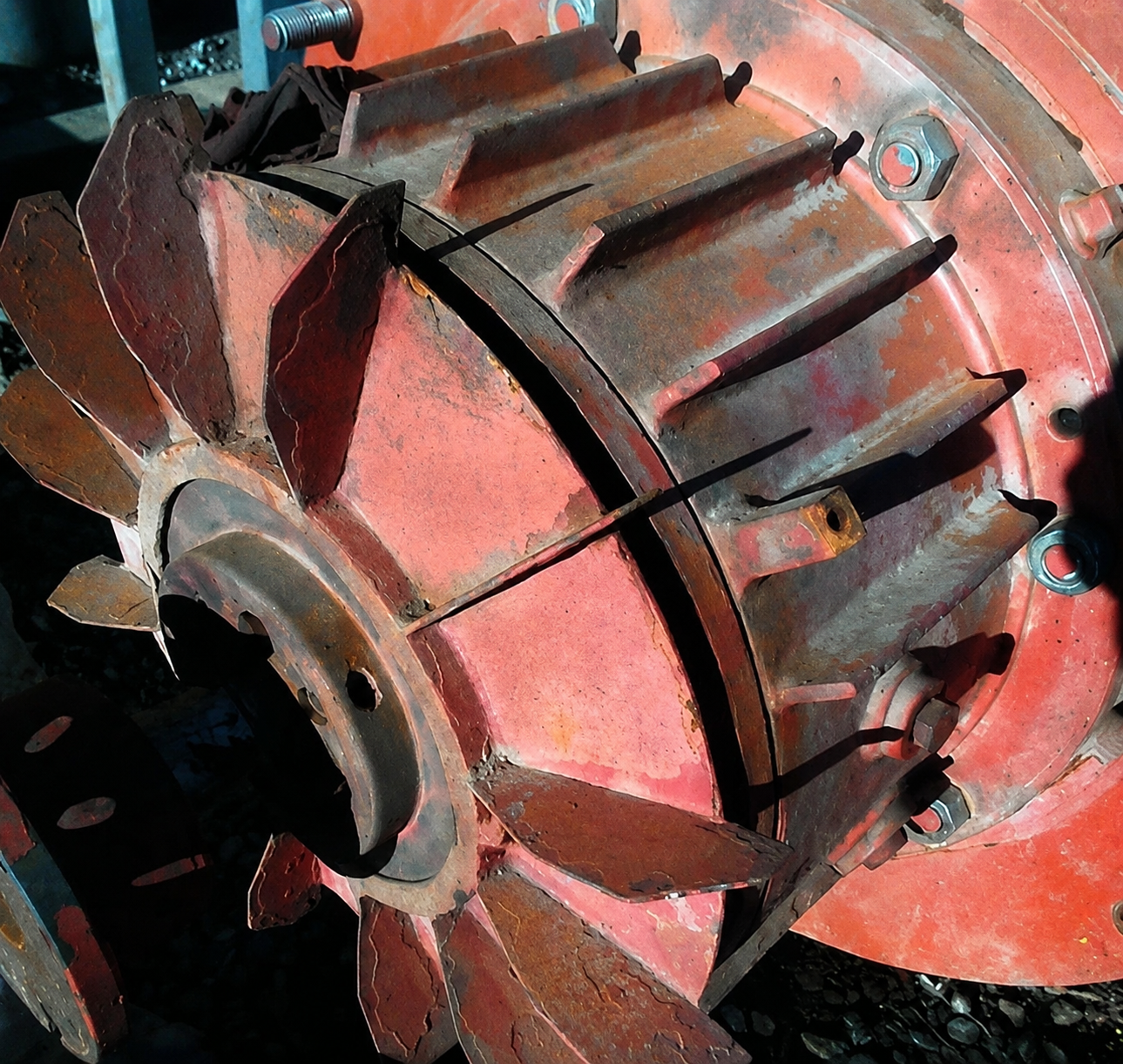

طراحی و ساخت پمپ لجنکش ۲۶ اینچ عمودی (Heavy-Duty Sludge Pump)
نوع تجهیز: پمپ لجنکش عمودی (Vertical Sludge Pump)
وزن تجهیز: حدود ۵,۰۰۰ کیلوگرم (۵ تن)
چالش پروژه:
عدم دسترسی به نمونه اصلی (Brand-New) به دلیل تحریمها و هزینههای گزاف واردات، در کنار استهلاک شدید پمپهای قدیمی در محیطهای خورنده، کارفرما را با بحران انتقال سیال مواجه کرده بود. چالش اصلی در این پروژه، ابعاد بسیار بزرگ (سایز ۲۶ اینچ) و وزن ۵ تنی تجهیز بود که تلرانسگیری دقیق و ریختهگری قطعات حجیم را با حساسیتهای فوقالعاده مهندسی همراه میکرد. هرگونه خطا در محاسبات هیدرولیکی یا متریال، منجر به عدم پایداری پمپ در دورهای عملیاتی و لرزشهای ویرانگر میشد.
راهکار تخصصی ESA:
- مهندسی معکوس و اسکن سهبعدی: دمونتاژ نمونه مستهلک و انجام اسکن سهبعدی دقیق از پوسته (Casing) و پروانه (Impeller) جهت استخراج مدل ریاضی و نقشههای ساخت.
- آنالیز متالوژی و ریختهگری سنگین: انتخاب متریال ضدسایش و ضدخوردگی متناسب با سیال لجن و مدیریت فرآیند ریختهگری قطعات غولپیکر با کنترل دقیق تخلخل و تنشزدایی.
- ماشینکاری دقیق CNC: ماشینکاری قطعات ۵ تنی با دقت صدم میلیمتر جهت اطمینان از انطباقات ابعادی و جاینشینی دقیق بیرینگها و شفت.
- بالانس استاتیک و دینامیک: انجام عملیات بالانس حساس بر روی پروانه بزرگ پمپ جهت حذف ارتعاشات و تضمین طول عمر مکانیکال سیل و یاتاقانها در شرایط کاری سنگین.
- تست عملکردی (Performance Test): کنترل نهایی لقیها (Clearances) و تست هیدرواستاتیک بدنه برای اطمینان از تحمل فشارهای نامی.
طراحی و ساخت پوسته (Casing) پمپ هیدرولیک فشار بالا (۲۰۰ Bar)
نوع تجهیز: پوسته پمپهای هیدرولیک صنعتی (طرح اصلی: آمریکایی)
فشار عملیاتی: ۲۰۰ بار (High-Pressure)
حوزه فعالیت: ماشینآلات سنگین، سیستمهای هیدرولیک پتروشیمی و صنایع نظامی/معدنی
چالش پروژه:
پوستههای پمپ هیدرولیک با فشار کاری ۲۰۰ بار به دلیل تنشهای مکانیکی بسیار بالا، نیازمند ساختاری یکپارچه و فاقد هرگونه تخلخل (Porosity) هستند. نمونههای اصلی (برندهای مطرح آمریکایی) بهدلیل تکنولوژی ساخت اختصاصی و متریالهای آلیاژی خاص، بهراحتی قابل جایگزینی نبودند. سایش یا ترکخوردگی پوسته اصلی نهتنها منجر به نشتی روغن میشد، بلکه به دلیل عدم همراستایی یاتاقانها در بدنه مستهلک، ریسک قفل شدن شفت و تخریب کامل پمپ را بههمراه داشت. واردات این قطعه نیز به دلیل محدودیتهای تجاری، عملاً غیرممکن بود.
راهکار تخصصی ESA:
- مهندسی معکوس دقیق: دمونتاژ کامل پوسته و استفاده از اسکن سهبعدی و CMM برای استخراج هندسه پیچیده داخلی و خارجی؛ بهویژه در محل نشست پورتهای فشار و جایگاه سیلها.
- آنالیز متالوژی: انجام آنالیز کوانتومتری بر روی قطعه اصلی جهت شناسایی دقیق ترکیب شیمیایی آلیاژ (جهت تحمل تنشهای خستگی و ضربات ناشی از نوسانات فشار).
- ریختهگری تخصصی (Casting): انتخاب روش ریختهگری با تزریق کنترلشده برای حذف حبابهای هوای داخلی، همراه با فرآیند تنشزدایی (Stress Relieving) حرارتی جهت جلوگیری از تاببرداشتن پوسته حین ماشینکاری.
- ماشینکاری CNC: ماشینکاری با تلرانسهای میکرونی (Fit & Tolerance) برای اطمینان از نشست دقیق گسکتها و عدم نشتی تحت فشار ۲۰۰ بار.
- تست هیدرواستاتیک (Pressure Test): اعمال تست فشار تا ۱.۵ برابر فشار کاری (حدود ۳۰۰ بار) برای اطمینان از سلامت ساختار پوسته قبل از نصب نهایی.
طراحی و ساخت پمپ سانتریفیوژ چندطبقه (BB5) مطابق استاندارد API 610
نوع تجهیز: پمپ سانتریفیوژ Barrel Casing (تیپ BB5)
مشخصات عملیاتی: دبی (Capacity) ۱۳۲ مترمکعب در ساعت | هد (Head) ۴۸۹ متر
کارفرما: پالایشگاههای نفت
سیال پمپشونده: بنزین (سرویس بسیار حساس و اشتعالزا)
چالش پروژه:
مپهای تیپ BB5 در استاندارد API 610 برای شرایط «سرویسهای حساس پالایشگاهی» طراحی شدهاند. انتقال بنزین با هد ۴۸۹ متر (فشار بسیار بالا) مستلزم ساختار پوسته دوگانه (Barrel Casing) است تا در صورت بروز حادثه، ریسک نشتی به حداقل برسد. بزرگترین چالش، تطبیق دقیقِ تلرانسهای هیدرولیکی پروانهها و دیفیوزرها جهت دستیابی به راندمان بهینه، در کنار رعایت ایمنیِ ضد انفجار (Explosion Proof) برای محیط پالایشگاه بود. همچنین، مدیریت ارتعاشات شفت در این هد بالا، نیازمند طراحی دقیق یاتاقانبندی و آببندی بود تا ریسک خرابی مکانیکال سیل به صفر برسد.
راهکار تخصصی ESA:
- طراحی هیدرولیکی مهندسی: محاسبات دقیق منحنی عملکرد (Curve) برای رسیدن به دبی ۱۳۲ مترمکعب و هد ۴۸۹ متر با استفاده از نرمافزارهای CFD جهت شبیهسازی جریان سیال داخل طبقات پمپ.
- پوسته بشکهای (Barrel Casing): ریختهگری یکپارچه بدنه خارجی برای تحمل فشارهای عملیاتی سنگین و ایجاد ساختار Radial Split جهت ایمنی حداکثری در سرویسهای اشتعالزا.
- انتخاب متریال (Material Selection): انتخاب دقیق آلیاژهای فولادی ضدزنگ مطابق با API 610 برای مقابله با خوردگی ناشی از ترکیبات بنزین و افزایش طول عمر قطعات.
- ماشینکاری فوقدقیق و بالانس: ماشینکاری تمامی قطعات روتور (پروانهها و شفت) با دقت میکرونی و بالانس دینامیکی روتور مجموعهبندی شده (Rotational Assembly) جهت حذف لرزش در سرعتهای دورانی بالا.
- تستهای بازرسی (Inspection): انجام تستهای غیرمخرب (NDT) شامل تست اولتراسونیک و رادیوگرافی بر روی بدنههای ریختهگری، و در نهایت «تست عملکردی (Performance Test)» در حضور ناظرین پالایشگاه مطابق با استانداردهای تست API.
مهندسی معکوس و ساخت مجموعه کامل کوپلینگ فلندر (Flender RUPEX RWN 500)
کارفرما: شرکت صنایع کاغذ پارس
نوع تجهیز: کوپلینگ انعطافپذیر (Flexible Pin Coupling) تیپ RWN 500
حوزه فعالیت: صنایع سلولزی و کاغذسازی (تجهیزات دوار سنگین)
چالش پروژه:
کوپلینگهای سری RUPEX شرکت Flender به دلیل طراحی خاص در هندسه پینها و بوشهای پلیمری، نقشی حیاتی در انتقال گشتاورهای بالا و جذب ارتعاشات پیچشی در ماشینآلات کاغذسازی ایفا میکنند. سایش حفرههای بدنه کوپلینگ، تخریب بوشهای لاستیکی و نهایتاً ایجاد ناهمراستایی (Misalignment) در دورهای عملیاتی، باعث لرزشهای شدید در موتورهای سنگین کارخانه شده بود. چالش اصلی، دستیابی به متریال دقیق پینها و فرمولاسیون پلیمر بوشها بود تا در برابر تنشهای برشی و حرارتیِ کارخانه کاغذ پارس، عملکردی مشابه نمونه آلمانی ارائه دهد.
راهکار تخصصی ESA:
- آنالیز هندسی و مهندسی معکوس: نقشهبرداری ابعادی دقیق از هابها (Hubs) و پینها با استفاده از ابزارهای اندازهگیری CMM برای اطمینان از انطباقات دقیق (Fit) با شفتهای الکتروموتور و گیربکس.
- متالورژی پیشرفته: تعیین آنالیز شیمیایی فولاد فورجشده هابها و انجام عملیات حرارتی (Heat Treatment) برای دستیابی به سختی و چقرمگی (Toughness) استاندارد فلندر جهت تحمل بارهای ضربهای.
- ساخت اجزای پلیمری (بوشها): فرمولاسیون و ریختهگری پلیمرهای مهندسی خاص با خواص ارتجاعی و مقاومت سایشی کنترلشده، جهت جایگزینی با نمونههای اورجینال.
- ماشینکاری CNC: تراشکاری و فرزکاری هابها با دقت بالا و بالانس نهایی مجموعه برای جلوگیری از لرزش در دورهای نامی.
- کنترل کیفیت: انجام تستهای انطباق (Assembly Test) برای اطمینان از انتقال گشتاور نرم و بدون ضربه (Smooth Power Transmission).
مهندسی معکوس و ساخت مجموعه وکیوم هد (Vacuum Head) پمپ NASH
کارفرما: شرکت صنایع کاغذ پارس
نوع تجهیز: مجموعه وکیوم هد (بخش توزیعکننده و درپوش وکیوم)
حوزه فعالیت: صنایع سلولزی و کاغذسازی (بخش وکیوم و آبگیری خط تولید)
چالش پروژه:
پمپهای وکیوم NASH بهدلیل ساختار خاص هیدرولیکی، وابسته به توزیع دقیق فشار در دهانههای وکیوم هد هستند. ساییدگی سطوح آببندی در وکیوم هد، تغییر شکل هندسی پورتها (Ports) بر اثر خوردگی و یا ترکهای مویی در اثر تنشهای حرارتی، باعث نشت هوای جانبی و در نتیجه افت شدید راندمان وکیوم میشود. با توجه به اهمیت حیاتی بخش وکیوم در فرآیند آبگیری ورق کاغذ، خرابی این قطعه بهمعنای کاهش سرعت خط تولید و افزایش رطوبت محصول نهایی بود. چالش اساسی، بازسازی دقیق پروفیلهای پورتگذاری (Port Timing) بود که اگر با کوچکترین خطایی انجام میشد، منجر به ارتعاشات غیرعادی و فشار معکوس به پروانه میشد.
راهکار تخصصی ESA:
- مهندسی معکوس و نقشهبرداری: اسکن سهبعدی و اندازهگیری دقیق پروفیل پورتهای ورودی و خروجی در وکیوم هد مستهلک، بهمنظور استخراج مدل ریاضی جریان سیال.
- آنالیز آلیاژی: تعیین آنالیز دقیق متریال (معمولاً چدنهای آلیاژی خاص یا فولادهای ضدزنگ در سریهای صنعتی) برای مقاومت در برابر خوردگی ناشی از رطوبت و سیالات احتمالی موجود در وکیوم.
- ریختهگری و ماشینکاری دقیق: ریختهگری یکپارچه قطعه با کنترل دقیق تخلخل، و سپس ماشینکاری سطوح نشست (Mating Surfaces) روی دستگاههای CNC برای دستیابی به تخت بودن (Flatness) بسیار بالا جهت آببندی کامل با بدنه پمپ.
- ماشینکاری پورتها: فرزکاری دقیق مسیرهای پورتگذاری مطابق با دیاگرام زمانبندی (Timing) اصلی NASH، جهت تضمین ورود و خروج بهینه هوا و جلوگیری از ضربات هیدرولیکی (Hydraulic Shocks).
- تست نهایی: کنترل انطباق کامل با بدنه اصلی و انجام تست خلأ (Vacuum Test) برای اطمینان از دستیابی به توان نامی دستگاه.

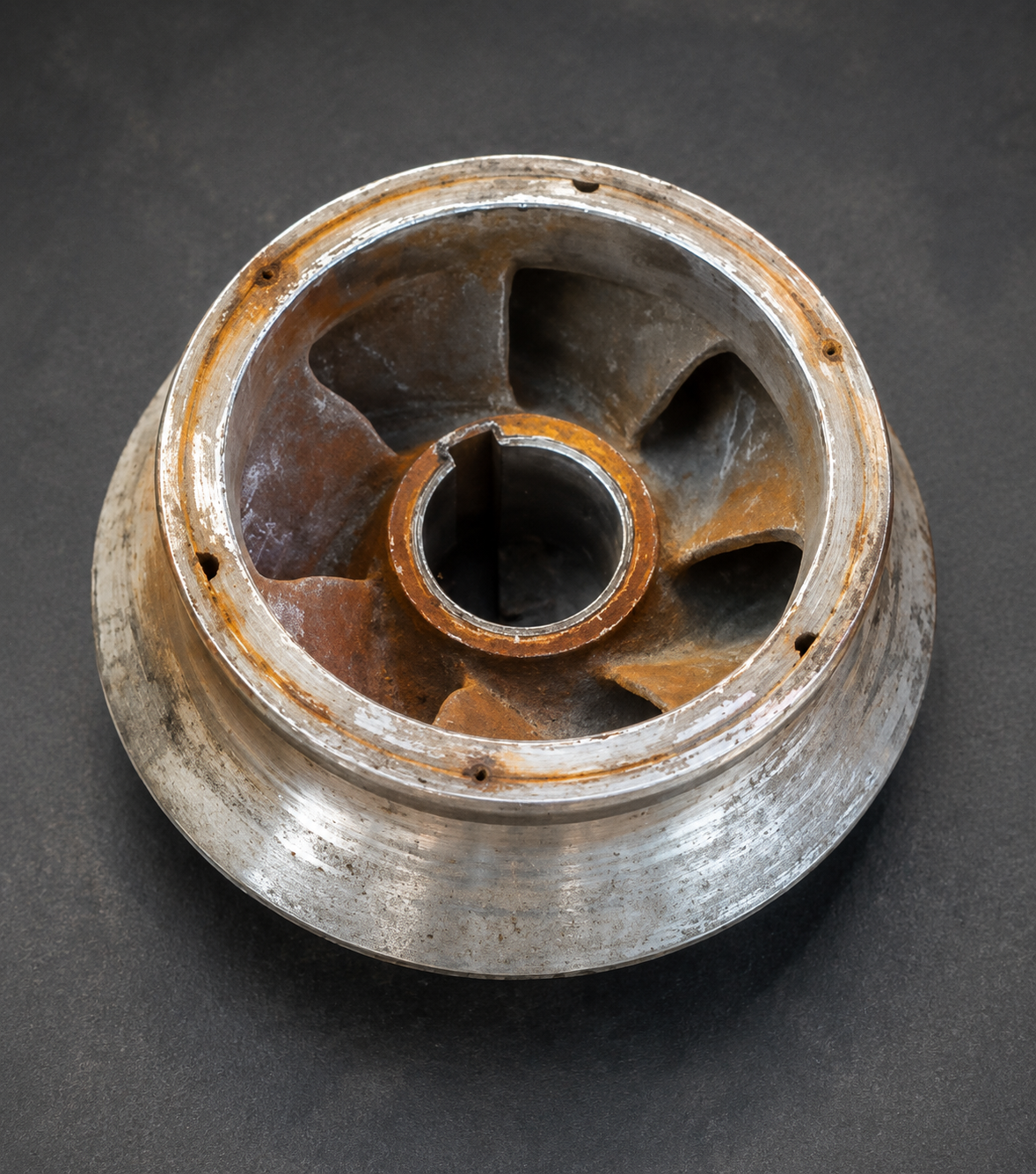

مهندسی معکوس و ساخت پروانه پمپ KSB (سایز 200-500)
کارفرما: شرکت مهندسی پمپاژ شیدی
متریال: استنلس استیل داپلکس (Duplex Stainless Steel)
حوزه کاربرد: صنایع شیمیایی، تصفیه آب و فرآیندهای خورنده
چالش پروژه:
پمپهای KSB سری 200-500 در محیطهای صنعتی سنگین وظیفه انتقال سیالات را بر عهده دارند. پروانههای این پمپها به دلیل برخورد مداوم با سیالات خورنده و تنشهای دینامیکی بالا، مستعد خوردگی و سایش هستند. چالش اصلی در این پروژه، حفظ پروفیل دقیق هیدرولیکی پروانه در حین ماشینکاری آلیاژ سخت و مقاوم داپلکس بود. علاوه بر این، رسیدن به خواص مکانیکی مورد نظر (استحکام بالا در کنار مقاومت به خوردگی حفرهای) نیاز به کنترل دقیق فرآیند ریختهگری و عملیات حرارتی داشت تا ساختار میکروسکوپی داپلکس حفظ شود.
راهکار تخصصی ESA:
- آنالیز متریال و متالورژی: انجام تستهای آنالیز کوانتومتری بر روی قطعه مستهلک برای استخراج دقیق ترکیب شیمیایی آلیاژ داپلکس و اطمینان از مطابقت با استانداردهای ASTM.
- مهندسی معکوس هندسی: استفاده از ابزارهای اندازهگیری دقیق (CMM) برای برداشت ابعاد پرههای پیچیده (Vanes) و زاویه انحنای ورودی و خروجی پروانه، جهت حفظ راندمان هیدرولیکی (Efficiency) مطابق با دیتاسیت اصلی KSB.
- مدلسازی و ریختهگری: طراحی قالب و ریختهگری دقیق قطعه با رعایت تلرانسهای انقباضی خاص آلیاژ داپلکس برای جلوگیری از بروز تخلخل.
- ماشینکاری CNC: استفاده از ماشینکاری ۵ محور برای دستیابی به کیفیت سطحی بالا در مسیرهای سیالی پروانه، که مستقیماً در کاهش اتلاف انرژی و جلوگیری از پدیده کاویتاسیون (Cavitation) نقش دارد.
- کنترل کیفیت: انجام تستهای غیرمخرب (NDT) شامل تست مایعات نافذ (PT) و تست سختیسنجی برای اطمینان از عدم وجود ترک و تایید خواص مکانیکی قطعه.
