۱. مقدمه
پمپ‌های صنعتی از تجهیزات حیاتی در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، آب و فاضلاب، فولاد، معدن و بسیاری از فرآیندهای تولیدی هستند. این تجهیزات وظیفه انتقال سیالات و تأمین دبی و فشار موردنیاز سیستم را بر عهده دارند.
در بسیاری از واحدهای صنعتی، دسترسی نداشتن به سازنده اصلی، توقف تولید یک مدل قدیمی، محدودیت تأمین قطعات یدکی یا نیاز به بومی‌سازی تجهیزات، می‌تواند تعمیر و نگهداری پمپ‌ها را با چالش مواجه کند. در چنین شرایطی، مهندسی معکوس پمپ‌های صنعتی می‌تواند راهکاری برای بازسازی قطعات، تهیه مدارک فنی و فراهم‌کردن امکان ساخت قطعات جایگزین باشد.
مهندسی معکوس صرفاً به معنای ساخت قطعه‌ای با ظاهر مشابه نمونه اصلی نیست. در این فرآیند، هندسه، مواد، شرایط کاری، تلرانس‌ها و الزامات عملکردی قطعه بررسی می‌شوند تا بتوان مدل مهندسی مناسبی تهیه کرد و امکان ساخت و ارزیابی آن را فراهم ساخت.
برای مثال، در بازسازی یک پروانه پمپ سانتریفیوژ، اندازه‌برداری دقیق به‌تنهایی کافی نیست. وضعیت سایش، شکل پره‌ها، لقی‌های مونتاژی و مشخصات عملکردی پمپ نیز باید مورد توجه قرار گیرند.
۲. مهندسی معکوس پمپ چیست و چه اهدافی دارد؟
مهندسی معکوس پمپ فرآیندی مهندسی است که در آن یک پمپ یا قطعه موجود بررسی می‌شود تا اطلاعات موردنیاز برای شناخت طراحی، تهیه مدل سه‌بعدی، بازسازی نقشه‌ها و ساخت قطعه به دست آید.
این فرآیند می‌تواند برای یک قطعه مشخص، مجموعه‌ای از قطعات یا در صورت وجود اطلاعات و امکانات کافی، برای بازسازی و ارزیابی یک مجموعه کامل پمپ انجام شود.
مهم‌ترین اهداف مهندسی معکوس پمپ‌های صنعتی عبارت‌اند از:
- ساخت قطعات یدکی برای پمپ‌های موجود
- بومی‌سازی قطعات و تجهیزات صنعتی
- کاهش وابستگی به تأمین‌کننده اصلی
- جایگزینی قطعات منسوخ‌شده یا خارج از خط تولید
- تسهیل تعمیرات و نگهداری تجهیزات
- تهیه نقشه‌های ساخت و مستندات فنی
- بررسی امکان اصلاح یا بهبود طراحی قطعات
- ارزیابی گزینه‌های ساخت متناسب با نیاز پروژه
در هر پروژه باید ابتدا هدف کار مشخص شود؛ زیرا بازسازی یک قطعه برای جایگزینی قطعه فرسوده ممکن است با پروژه‌ای که هدف آن اصلاح عملکرد پمپ است، الزامات متفاوتی داشته باشد.
۳. انواع پمپ‌های صنعتی و تفاوت آن‌ها در مهندسی معکوس

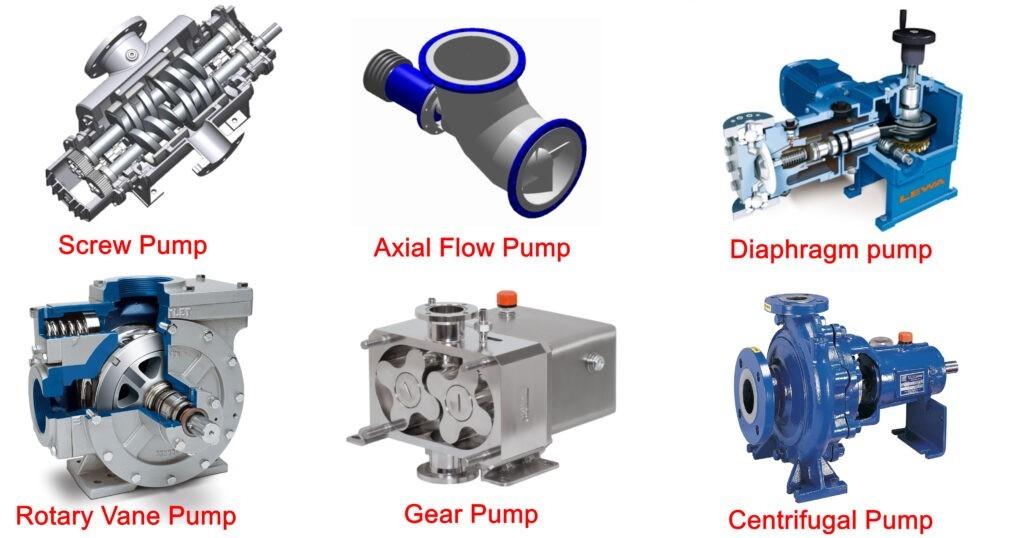

پمپ‌های صنعتی را می‌توان بر اساس نحوه انتقال انرژی و جابه‌جایی سیال به دو گروه اصلی تقسیم کرد: پمپ‌های دینامیکی و پمپ‌های جابه‌جایی مثبت.
شناخت نوع پمپ، نخستین گام برای تعیین روش اندازه‌برداری، پارامترهای طراحی و آزمون‌های موردنیاز در پروژه مهندسی معکوس است.
۳.۱. پمپ‌های دینامیکی
در پمپ‌های دینامیکی، انرژی مکانیکی به سیال منتقل می‌شود و با تغییر سرعت و فشار آن، انتقال سیال صورت می‌گیرد.
مهم‌ترین انواع این گروه عبارت‌اند از:
- پمپ سانتریفیوژ (Centrifugal Pump): با استفاده از نیروی گریز از مرکز، انرژی را به سیال منتقل می‌کند و در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد.
- پمپ محوری (Axial Flow Pump): جریان سیال عمدتاً در راستای محور پمپ حرکت می‌کند.
- پمپ جریان مختلط (Mixed Flow Pump): ویژگی‌هایی از جریان محوری و شعاعی را ترکیب می‌کند.
در مهندسی معکوس پمپ‌های دینامیکی، هندسه پروانه، مسیر جریان، پوسته، لقی‌ها و مشخصات عملکردی اهمیت ویژه‌ای دارند.
۳.۲. پمپ‌های جابه‌جایی مثبت
در پمپ‌های جابه‌جایی مثبت، سیال در حجم‌هایی مشخص محصور شده و با حرکت اجزای مکانیکی جابه‌جا می‌شود.
از انواع رایج این پمپ‌ها می‌توان به موارد زیر اشاره کرد:
- پمپ دنده‌ای (Gear Pump)
- پمپ پیستونی (Piston Pump)
- پمپ پلانجری (Plunger Pump)
- پمپ دیافراگمی (Diaphragm Pump)
- پمپ اسکرو (Screw Pump)
- پمپ لوب (Lobe Pump)
- پمپ پره‌ای (Vane Pump)
در این گروه، پارامترهایی مانند حجم جابه‌جایی، هندسه اجزای متحرک، لقی‌های داخلی، آب‌بندی و شرایط کاری نقش مهمی در عملکرد پمپ دارند.
بنابراین، اگرچه مراحل کلی مهندسی معکوس در انواع پمپ‌ها شباهت‌هایی دارند، روش بررسی و پارامترهای طراحی باید متناسب با ساختار هر پمپ تعیین شوند.
۴. مهندسی معکوس پمپ سانتریفیوژ
پمپ سانتریفیوژ یکی از پرکاربردترین انواع پمپ در صنایع مختلف است. این پمپ معمولاً از مجموعه‌ای از قطعات ثابت و دوار تشکیل می‌شود که هماهنگی هندسی و عملکردی آن‌ها برای کارکرد صحیح دستگاه ضروری است.

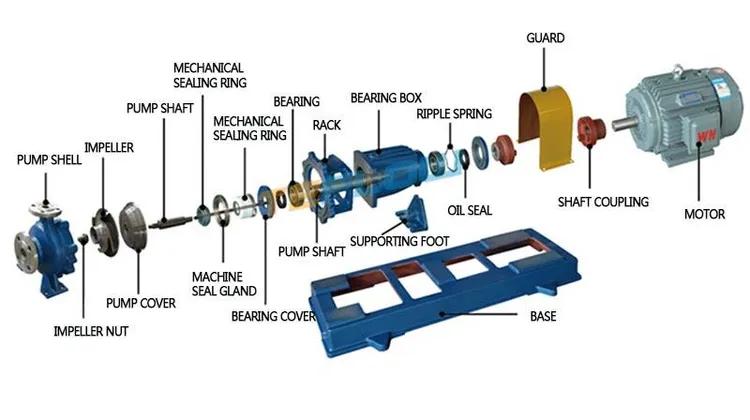

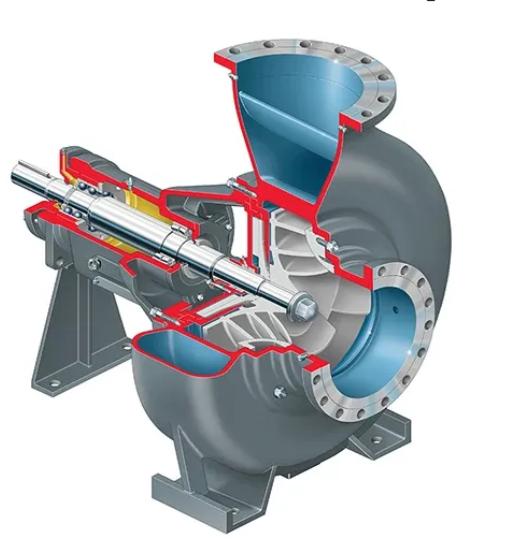

اجزای اصلی پمپ سانتریفیوژ، بسته به نوع طراحی، می‌توانند شامل موارد زیر باشند:
- پوسته پمپ (Casing)
- پروانه (Impeller)
- شفت (Shaft)
- یاتاقان‌ها (Bearings)
- آب‌بند مکانیکی (Mechanical Seal)
- رینگ سایشی (Wear Ring)
- کوپلینگ (Coupling)
- محفظه یاتاقان (Bearing Housing)
در پروژه مهندسی معکوس، ابتدا باید نوع پمپ، ساختار مجموعه و وضعیت قطعات موجود بررسی شود. سپس با توجه به هدف پروژه، قطعات موردنیاز برای اندازه‌برداری، تحلیل و بازسازی انتخاب می‌شوند.
پارامترهای مهم در مهندسی معکوس پمپ سانتریفیوژ
در بررسی یک پمپ سانتریفیوژ، تنها ابعاد قطعات اهمیت ندارند. مشخصات عملکردی و ارتباط میان اجزای مختلف نیز باید در نظر گرفته شوند.
برای نمونه، در بررسی پروانه پارامترهای زیر اهمیت دارند:
- قطر خارجی و قطر ورودی پروانه
- تعداد، ضخامت و انحنای پره‌ها
- زوایای پره در ورودی و خروجی
- عرض کانال‌های عبور سیال
- قطر توپی و ابعاد محل نصب روی شفت
- لقی‌های مرتبط با قطعات مجاور
- وضعیت بالانس مجموعه دوار
همچنین مشخصات عملکردی پمپ، در صورت دسترسی، باید بررسی شوند:
| پارامتر | نماد | مفهوم |
|---|---|---|
| دبی | Q | حجم سیال عبوری در واحد زمان |
| هد | H | انرژی منتقل‌شده به سیال بر واحد وزن |
| توان | P | توان موردنیاز یا منتقل‌شده در پمپ |
| سرعت دوران | N | تعداد دور محور در واحد زمان |
| بازده | η | نسبت توان مفید هیدرولیکی به توان ورودی، با توجه به تعریف مورد استفاده |
این اطلاعات به مهندس کمک می‌کنند تا هندسه بازسازی‌شده را در ارتباط با شرایط کاری پمپ ارزیابی کند.
۵. مهندسی معکوس پروانه پمپ
پروانه یکی از قطعات کلیدی پمپ سانتریفیوژ است؛ زیرا هندسه آن بر نحوه انتقال انرژی به سیال و عملکرد هیدرولیکی پمپ تأثیر می‌گذارد.
در بسیاری از پروژه‌ها، ممکن است نقشه اصلی پروانه در دسترس نباشد یا قطعه موجود بر اثر سایش، خوردگی یا تعمیرات قبلی تغییر کرده باشد. در چنین شرایطی، لازم است اطلاعات هندسی با دقت جمع‌آوری و تفسیر شوند.
۵.۱. اندازه‌گیری مکانیکی

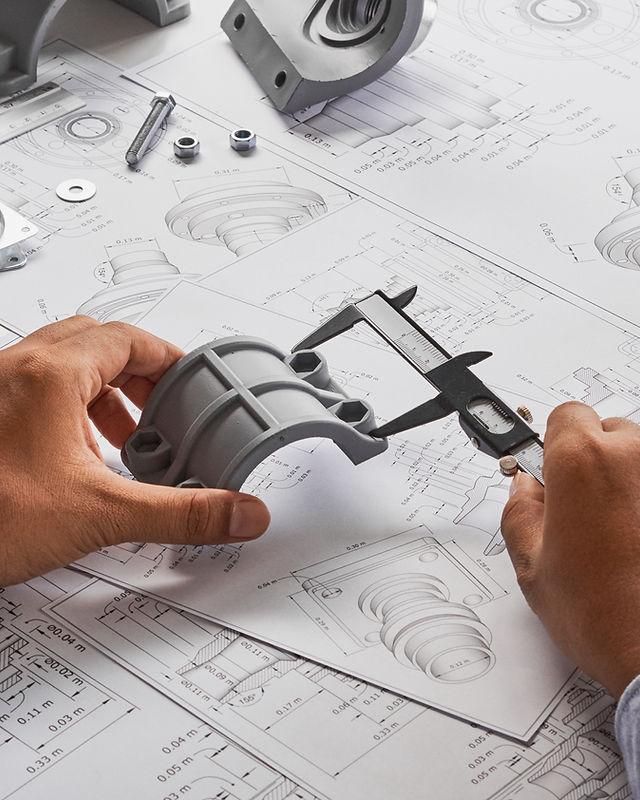

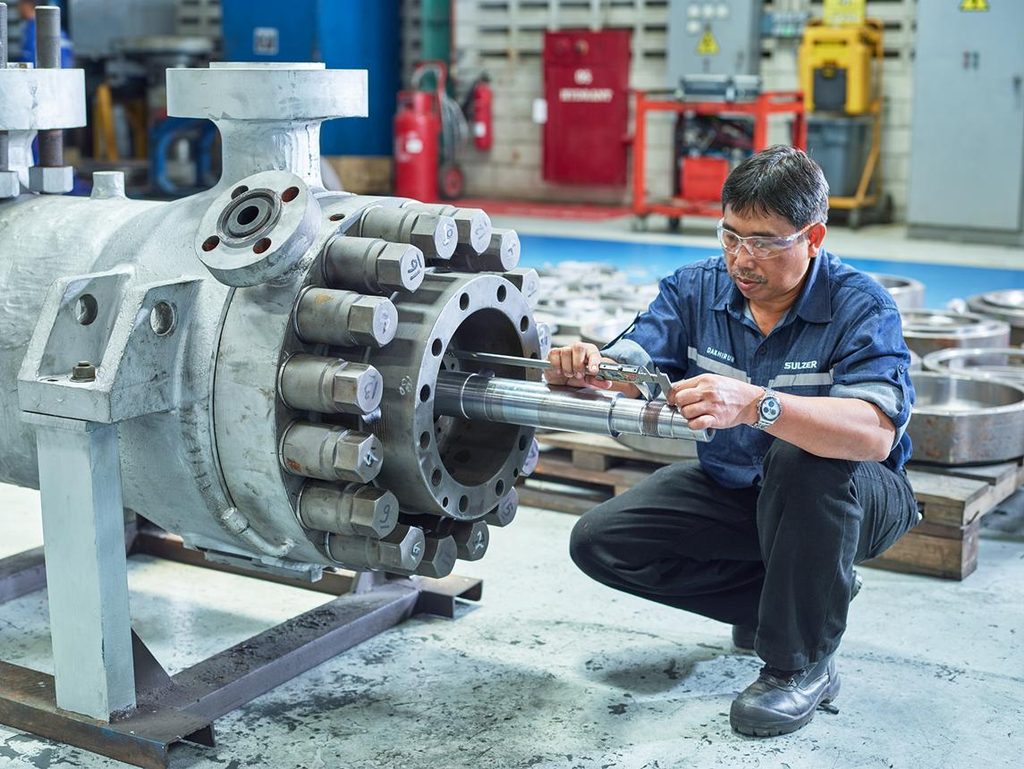

در هندسه‌های ساده‌تر یا برای اندازه‌گیری ابعاد مشخص، می‌توان از ابزارهای اندازه‌گیری مکانیکی استفاده کرد، از جمله:
- کولیس
- میکرومتر
- ارتفاع‌سنج
- گیج‌های اندازه‌گیری
- دستگاه اندازه‌گیری مختصاتی (CMM)
انتخاب ابزار به ابعاد قطعه، دقت موردنیاز، دسترسی به سطوح و پیچیدگی هندسه بستگی دارد.
۵.۲. اسکن سه‌بعدی

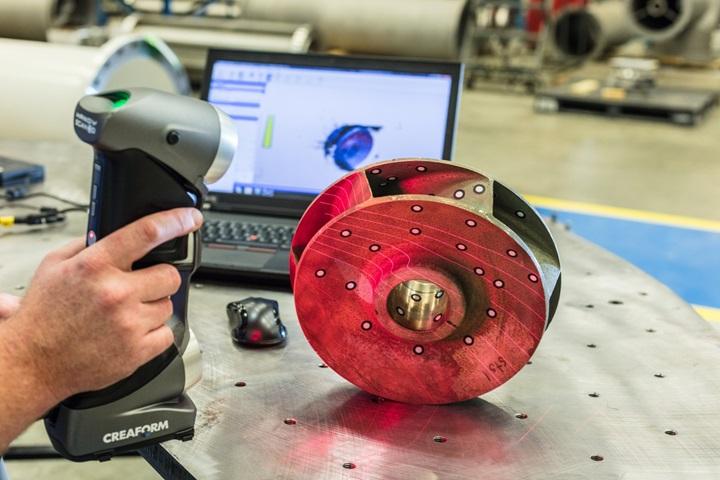

برای قطعاتی با هندسه پیچیده، مانند پروانه‌هایی با پره‌های منحنی، اسکن سه‌بعدی می‌تواند در ثبت شکل سطوح و تهیه داده‌های هندسی کمک‌کننده باشد.
فرآیند متداول بازسازی دیجیتال را می‌توان به این صورت خلاصه کرد:
قطعه فیزیکی ← اسکن سه‌بعدی ← ابر نقاط ← مش سه‌بعدی ← بازسازی سطوح CAD ← مدل مهندسی
با این حال، داده‌های اسکن‌شده لزوماً نشان‌دهنده هندسه طراحی اولیه نیستند. اگر پروانه دچار خوردگی، سایش، تغییر شکل یا تعمیر شده باشد، مدل اسکن‌شده ممکن است همان عیوب و تغییرات را نیز ثبت کند.
به همین دلیل، مهندس باید بین هندسه فعلی قطعه و هندسه موردنیاز برای طراحی و ساخت تفاوت قائل شود. بازسازی نهایی می‌تواند به اطلاعات عملکردی، نقشه‌های قدیمی، قطعات مشابه و تحلیل‌های مهندسی نیاز داشته باشد.
۶. مهندسی معکوس پوسته پمپ
پوسته پمپ (Pump Casing) وظیفه هدایت سیال و ایجاد محفظه مناسب برای اجزای داخلی را بر عهده دارد. طراحی پوسته، بسته به نوع پمپ، می‌تواند شامل مسیرهای جریان، محفظه پروانه، نازل‌های مکش و دهش و محل‌های اتصال به سایر اجزا باشد.
در مهندسی معکوس پوسته، پارامترهای زیر باید بررسی شوند:
- ضخامت دیواره‌ها و وضعیت خوردگی
- هندسه داخلی و مسیر جریان
- قطر و موقعیت فلنج‌ها
- موقعیت نازل مکش و دهش
- ابعاد محفظه پروانه
- محل نصب یاتاقان و آب‌بند مکانیکی
- موقعیت سوراخ‌ها و اتصالات
- تلرانس‌های مونتاژی
- جنس قطعه و الزامات عملیات حرارتی
در صورت وجود خوردگی یا فرسایش، اندازه‌برداری باید با توجه به وضعیت واقعی پوسته انجام شود. همچنین در قطعات تحت فشار، ارزیابی ضخامت و سلامت قطعه و بررسی الزامات طراحی و آزمون اهمیت دارد.

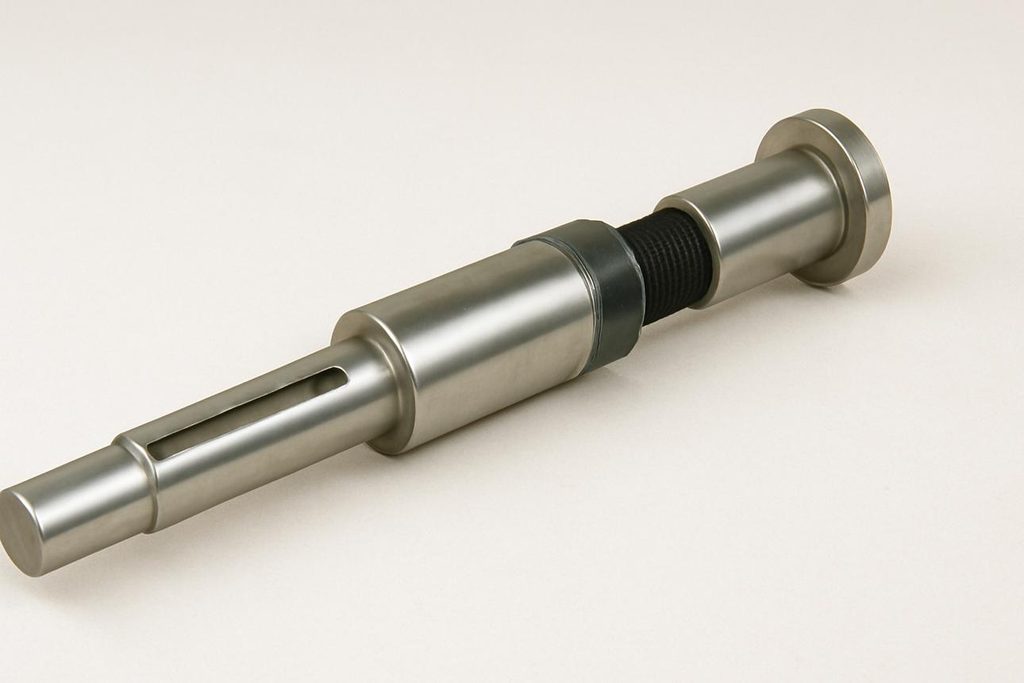

۷. مهندسی معکوس شفت پمپ
شفت یکی از اجزای اصلی مجموعه دوار پمپ است و گشتاور محرک را به پروانه یا سایر اجزای انتقال‌دهنده انرژی منتقل می‌کند.
بازسازی شفت بدون توجه به شرایط مکانیکی و نحوه اتصال آن به سایر قطعات، می‌تواند باعث ایجاد مشکلاتی در مونتاژ یا عملکرد مجموعه شود.
در این مرحله، موارد زیر بررسی می‌شوند:
- قطرها و طول بخش‌های مختلف شفت
- محل نشیمن یاتاقان‌ها
- محل نصب پروانه و کوپلینگ
- رزوه‌ها و شیارهای خار
- شعاع گوشه‌ها و تغییر مقاطع
- لنگی شعاعی یا Runout
- زبری و کیفیت سطح
- جنس فولاد و وضعیت عملیات حرارتی
علاوه بر اندازه‌برداری هندسی، در صورت نیاز باید تنش‌های مکانیکی، تغییر شکل، خستگی و شرایط کاری شفت نیز ارزیابی شوند. نوع تحلیل به سرعت دوران، توان، بارهای واردشده و مشخصات طراحی وابسته است.
۸. مهندسی معکوس پمپ‌های جابه‌جایی مثبت
در پمپ‌های جابه‌جایی مثبت، بازسازی هندسه اجزای داخلی باید با توجه به سازوکار جابه‌جایی سیال و نحوه آب‌بندی انجام شود. پارامترهای مهم در این پمپ‌ها با پمپ‌های سانتریفیوژ تفاوت دارند.
۸.۱. پمپ دنده‌ای

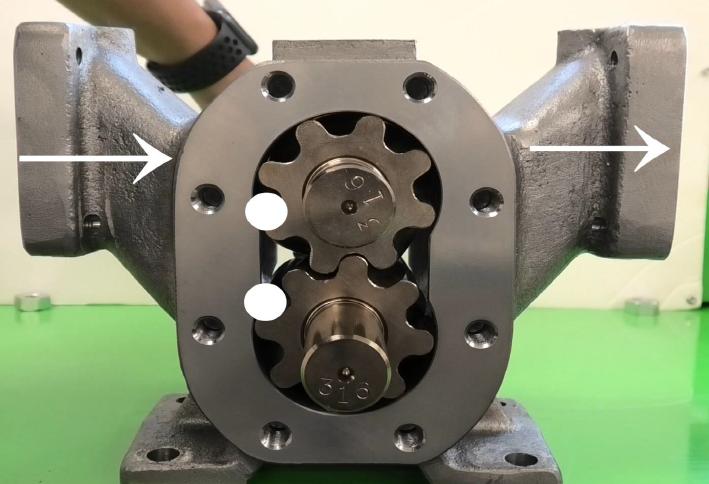

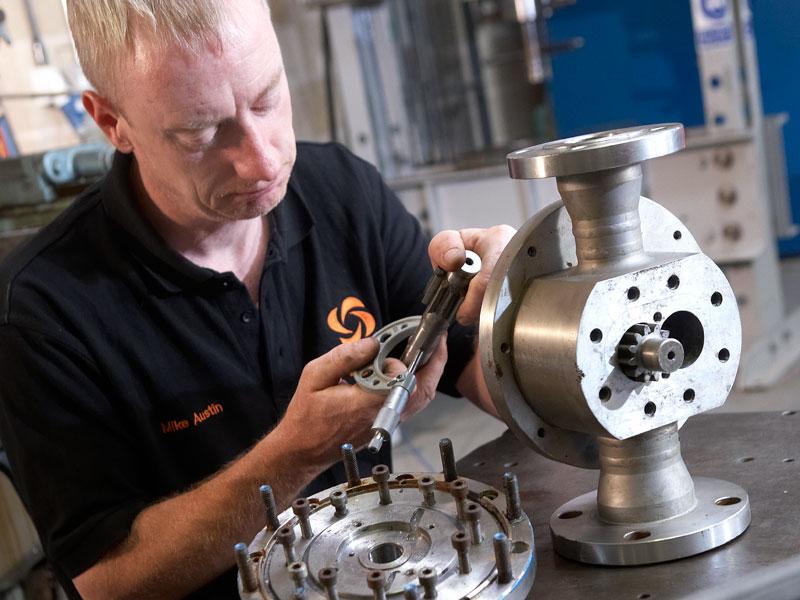

در پمپ دنده‌ای، چرخ‌دنده‌ها با درگیرشدن و چرخش خود موجب جابه‌جایی سیال می‌شوند. هندسه دندانه‌ها و لقی‌های داخلی بر عملکرد پمپ تأثیر دارند.
پارامترهای مهم عبارت‌اند از:
- تعداد دندانه‌ها
- مدول و قطر گام
- قطر خارجی چرخ‌دنده‌ها
- عرض چرخ‌دنده
- فاصله مرکز دو چرخ‌دنده
- پروفیل دندانه‌ها
- لقی بین دندانه‌ها و لقی محوری
- جنس و وضعیت سطح چرخ‌دنده‌ها
کنترل لقی‌ها اهمیت زیادی دارد؛ زیرا تغییر آن‌ها می‌تواند بر نشتی داخلی، اصطکاک و بازده حجمی پمپ اثر بگذارد.
۸.۲. پمپ اسکرو

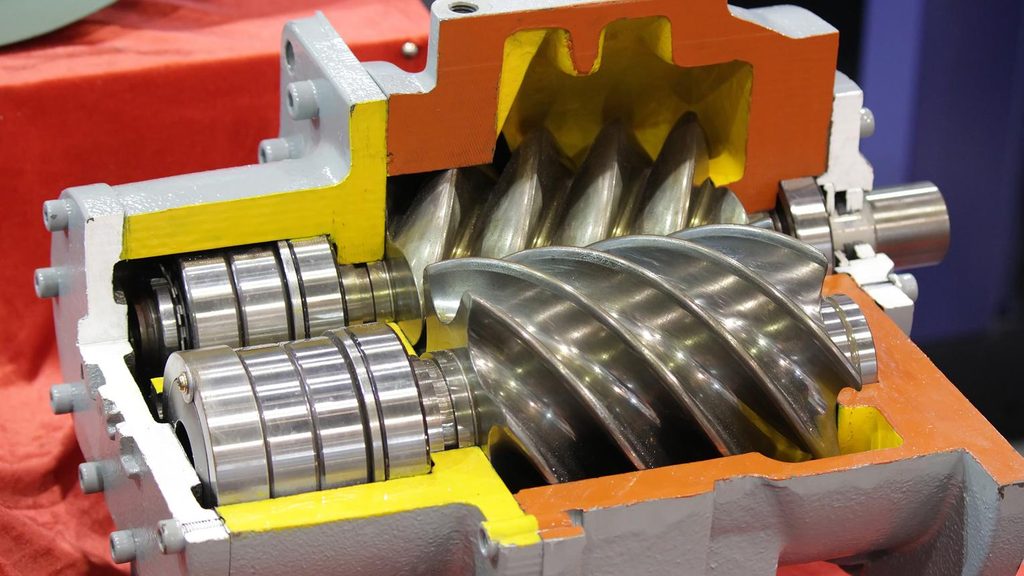

در پمپ اسکرو، روتورهای مارپیچی با ایجاد فضاهای جابه‌جایی، سیال را در طول پمپ منتقل می‌کنند.
در مهندسی معکوس این پمپ‌ها باید موارد زیر بررسی شوند:
- تعداد روتورها
- قطر و طول روتورها
- گام و پروفیل مارپیچ
- طول ناحیه انتقال سیال
- فاصله بین روتورها
- لقی روتور و پوسته
- جهت دوران و نحوه درگیری روتورها
هندسه روتورها ممکن است پیچیده باشد و بازسازی آن به روش‌های دقیق اندازه‌برداری و مدل‌سازی نیاز داشته باشد.
۹. شناسایی جنس قطعات پمپ

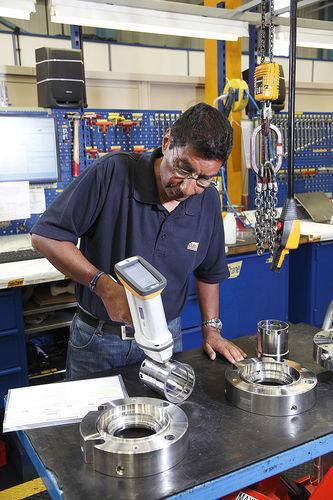

شناسایی مواد (Material Identification) یکی از مراحل مهم در مهندسی معکوس قطعات صنعتی است. انتخاب ماده نامناسب می‌تواند بر استحکام، مقاومت به خوردگی، مقاومت سایشی و عمر کاری قطعه تأثیر بگذارد.
تعیین جنس قطعه صرفاً بر اساس ظاهر یا رنگ آن قابل اتکا نیست. روش بررسی باید با توجه به نوع ماده، اهمیت قطعه و الزامات پروژه انتخاب شود.
روش‌های قابل استفاده شامل موارد زیر هستند:
- آنالیز شیمیایی
- اسپکترومتری
- سختی‌سنجی
- متالوگرافی و بررسی ریزساختار
- آزمون کشش
- آزمون ضربه
- بررسی سوابق و شرایط عملیات حرارتی
قطعات مختلف پمپ ممکن است از فولاد کربنی، فولاد آلیاژی، فولاد زنگ‌نزن، چدن، برنز یا آلیاژهای ویژه ساخته شوند.
انتخاب ماده جایگزین باید با توجه به سیال پمپ‌شونده، دما، فشار، شرایط خوردگی و سایش، بارهای مکانیکی و الزامات فنی انجام شود. در صورت نیاز، خواص ماده پیشنهادی باید با آزمون‌های مناسب تأیید شوند.

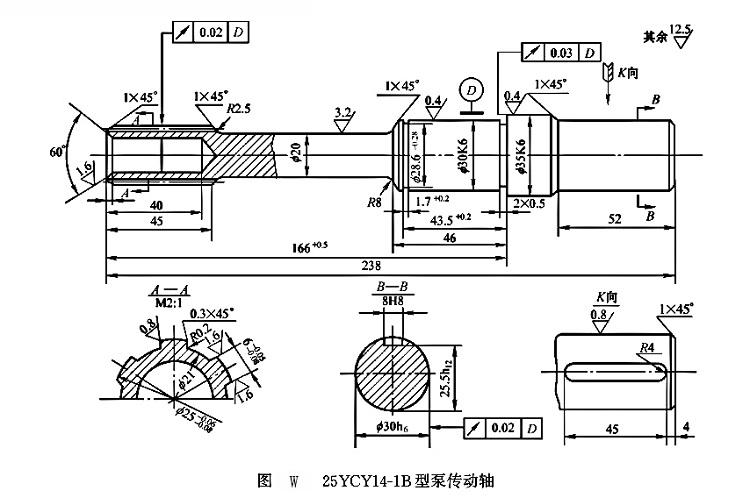

۱۰. تلرانس‌گذاری در مهندسی معکوس پمپ
یکی از تفاوت‌های مهم میان کپی‌برداری ساده و مهندسی معکوس اصولی، توجه به تلرانس‌ها و روابط هندسی میان قطعات است.
در ساخت قطعات پمپ، ابعاد اسمی به‌تنهایی برای تضمین مونتاژ و عملکرد مناسب کافی نیستند. باید مشخص شود که هر سطح و ویژگی هندسی با چه دقتی باید ساخته و کنترل شود.
موارد مهم در تلرانس‌گذاری عبارت‌اند از:
- تلرانس‌های ابعادی
- تلرانس‌های هندسی
- لقی‌های عملکردی
- انطباق محور و سوراخ
- هم‌محوری
- موازی‌بودن (Parallelism)
- عمودبودن (Perpendicularity)
- لنگی (Runout)
- زبری سطح
برای مثال، در مجموعه شفت و یاتاقان، انتخاب انطباق باید با توجه به نوع یاتاقان، شرایط بارگذاری، سرعت دوران و الزامات مونتاژ انجام شود. به همین ترتیب، لقی میان پروانه و قطعات ثابت باید متناسب با طراحی و شرایط کاری تعیین شود.
بنابراین، تلرانس‌گذاری باید بخشی از فرآیند مهندسی و تهیه نقشه ساخت باشد، نه مرحله‌ای که صرفاً پس از ساخت قطعه به آن توجه شود.
۱۱. تحلیل مهندسی در پروژه مهندسی معکوس پمپ
پس از برداشت هندسه و تهیه مدل CAD، ممکن است لازم باشد قطعه یا مجموعه پمپ از نظر مکانیکی و هیدرولیکی بررسی شود. نوع تحلیل به هدف پروژه، شرایط کاری و میزان اطلاعات موجود بستگی دارد.
۱۱.۱. تحلیل سازه‌ای (FEA)
تحلیل اجزای محدود (Finite Element Analysis) می‌تواند برای بررسی رفتار مکانیکی قطعات استفاده شود.
برخی از پارامترهای قابل بررسی عبارت‌اند از:
- توزیع تنش
- تغییر شکل
- ضریب اطمینان بر اساس معیار طراحی
- رفتار خستگی در شرایط بارگذاری مربوط
- پاسخ قطعه تحت بارهای مشخص
برای مثال، در بررسی شفت یا پروانه، تحلیل سازه‌ای می‌تواند به ارزیابی تنش‌ها و تغییر شکل تحت شرایط تعریف‌شده کمک کند.

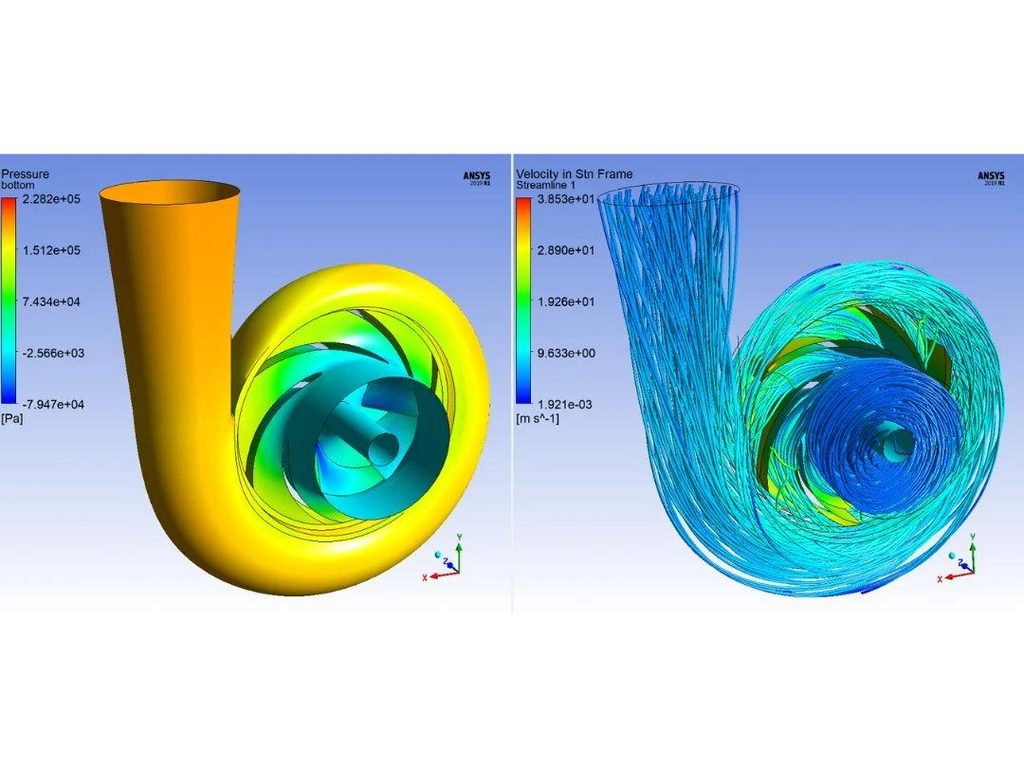

۱۱.۲. تحلیل دینامیک سیالات محاسباتی (CFD)
تحلیل CFD برای بررسی جریان سیال در مسیرهای داخلی پمپ و ارزیابی رفتار هیدرولیکی آن قابل استفاده است.
پارامترهای مورد بررسی می‌توانند شامل موارد زیر باشند:
- توزیع فشار
- سرعت جریان
- افت فشار
- نواحی جدایش جریان
- بازده هیدرولیکی
- شرایط مرتبط با NPSH
- احتمال تشکیل نواحی مستعد کاویتاسیون
نتایج تحلیل باید با توجه به فرضیات مدل، شرایط مرزی، مشخصات سیال و داده‌های عملکردی موجود تفسیر شوند. تحلیل عددی به‌تنهایی جایگزین آزمون فیزیکی یا تأیید طراحی نیست.
۱۲. بررسی کاویتاسیون در پمپ‌های صنعتی
کاویتاسیون (Cavitation) یکی از پدیده‌های مهم در عملکرد پمپ‌هاست. این پدیده زمانی رخ می‌دهد که فشار موضعی سیال به محدوده‌ای پایین‌تر از فشار بخار آن برسد و حباب‌های بخار تشکیل شوند. فروپاشی این حباب‌ها در نواحی پرفشار می‌تواند به سطوح داخلی پمپ آسیب وارد کند.
پیامدهای احتمالی کاویتاسیون عبارت‌اند از:
- ایجاد حفره و آسیب سطحی در پروانه
- افزایش ارتعاش و صدا
- کاهش دبی و هد
- افت عملکرد پمپ
- افزایش احتمال آسیب به قطعات و کاهش عمر کاری

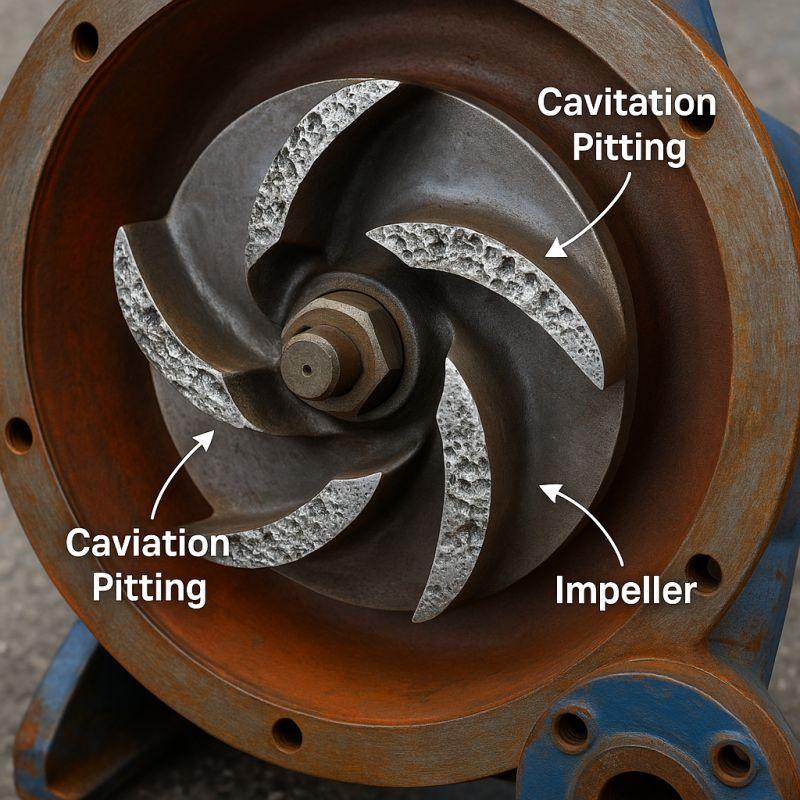

در مهندسی معکوس پمپ، بررسی وضعیت پروانه و نشانه‌های آسیب اهمیت دارد؛ زیرا هندسه قطعه موجود ممکن است تحت تأثیر کاویتاسیون یا سایر سازوکارهای فرسایش تغییر کرده باشد.
با این حال، مشاهده آسیب به‌تنهایی برای تعیین علت آن کافی نیست. شرایط مکش، خواص سیال، نقطه کاری، وضعیت نصب و داده‌های بهره‌برداری نیز باید در بررسی علت ریشه‌ای در نظر گرفته شوند.
پارامتر NPSH و مقایسه شرایط موجود با الزامات پمپ، در صورت مرتبط‌بودن با مسئله، می‌تواند بخشی از ارزیابی باشد.
۱۳. مراحل مهندسی معکوس پمپ‌های صنعتی
فرآیند مهندسی معکوس باید متناسب با نوع پمپ، هدف پروژه، شرایط کاری و سطح اطلاعات موجود برنامه‌ریزی شود. با این حال، می‌توان یک روند کلی برای این فعالیت تعریف کرد.
مرحله اول: شناسایی پمپ و جمع‌آوری اطلاعات
در ابتدا نوع پمپ، مدل، کاربرد، شرایط کاری و هدف پروژه مشخص می‌شود. اطلاعاتی مانند پلاک مشخصات، نقشه‌های موجود، منحنی عملکرد و سوابق تعمیرات در صورت دسترسی جمع‌آوری می‌شوند.

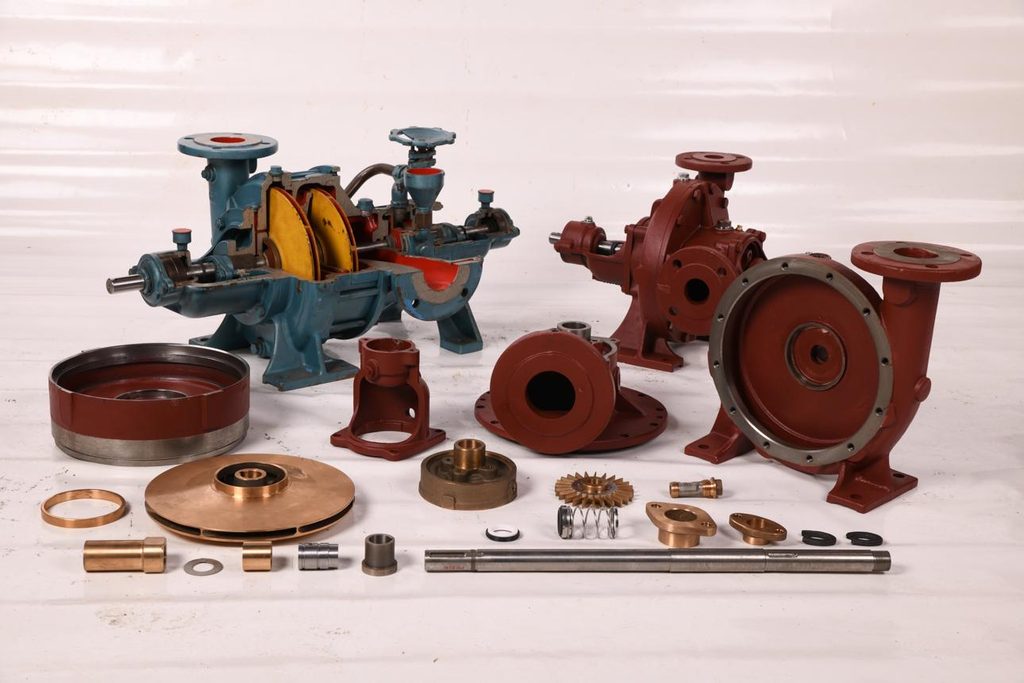

مرحله دوم: دمونتاژ و مستندسازی
در صورت نیاز، پمپ دمونتاژ می‌شود. وضعیت قطعات، نحوه اتصال، علائم سایش و شرایط مونتاژ ثبت می‌شوند.
مرحله سوم: اندازه‌برداری و بررسی مواد
ابعاد قطعات با ابزار مناسب اندازه‌گیری می‌شوند. در صورت نیاز، اسکن سه‌بعدی و آزمون‌های شناسایی مواد نیز انجام می‌شوند.
مرحله چهارم: مدل‌سازی و تحلیل مهندسی
بر اساس داده‌های جمع‌آوری‌شده، مدل CAD و نقشه‌های موردنیاز تهیه می‌شوند. سپس تحلیل‌های مکانیکی یا هیدرولیکی متناسب با هدف پروژه انجام می‌شوند.
مرحله پنجم: تعیین تلرانس‌ها و فرآیند ساخت
تلرانس‌ها، انطباقات، مشخصات مواد و روش ساخت تعیین می‌شوند. انتخاب روش ساخت می‌تواند به هندسه قطعه، جنس، تعداد موردنیاز و الزامات کیفیت وابسته باشد.
مرحله ششم: ساخت و کنترل کیفیت
قطعه مطابق مدارک تأییدشده ساخته می‌شود و بازرسی‌های ابعادی، مواد و سایر آزمون‌های تعیین‌شده انجام می‌گیرند.
مرحله هفتم: مونتاژ و تست
در صورت قرارداشتن مجموعه کامل پمپ در محدوده پروژه، مونتاژ و آزمون‌های عملکردی متناسب با مشخصات فنی انجام می‌شوند. نتایج بررسی و در صورت نیاز اصلاحات مهندسی تعریف می‌شوند.

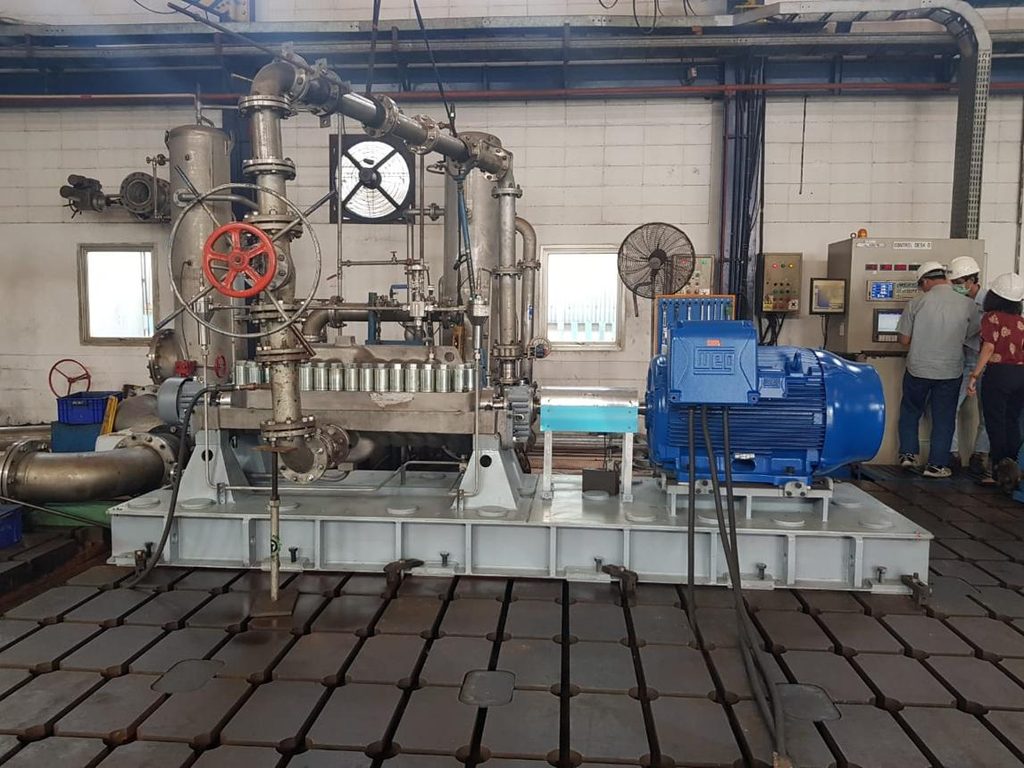

۱۴. تست نهایی پمپ پس از ساخت قطعات
پس از ساخت قطعات، نوع آزمون موردنیاز به محدوده پروژه بستگی دارد. اگر پروژه شامل ساخت یک قطعه یدکی باشد، ممکن است کنترل ابعادی، بررسی مواد، بالانس یا آزمون‌های اختصاصی همان قطعه موردنیاز باشند. اگر مجموعه کامل پمپ بازسازی شده باشد، آزمون عملکرد پمپ نیز می‌تواند در برنامه کنترل کیفیت قرار گیرد.
در تست عملکرد پمپ، پارامترهای زیر ممکن است بررسی شوند:
- دبی
- فشار مکش و دهش
- هد
- توان مصرفی
- سرعت دوران
- بازده، در صورت فراهم‌بودن داده‌های لازم
- ارتعاش
- دمای یاتاقان
- نشتی
- NPSH، در صورت نیاز و با توجه به محدوده آزمون
نتایج باید با مشخصات فنی، نقطه کاری موردنیاز یا داده‌های مرجع قابل اتکا مقایسه شوند. معیار پذیرش آزمون باید پیش از انجام آن و متناسب با الزامات پروژه تعیین شده باشد.
۱۵. مستندات نهایی پروژه مهندسی معکوس
تهیه مستندات فنی، بخش مهمی از یک پروژه مهندسی معکوس است. این مدارک به ساخت مجدد قطعه، کنترل کیفیت، تعمیرات آینده و حفظ اطلاعات مهندسی کمک می‌کنند.
مستندات موردنیاز با توجه به محدوده پروژه تعیین می‌شوند و می‌توانند شامل موارد زیر باشند:
مدارک مهندسی
- مدل سه‌بعدی CAD
- نقشه‌های ساخت قطعات
- نقشه مونتاژی
- فهرست قطعات (BOM)
- مشخصات مواد
- تلرانس‌ها و انطباقات
- مشخصات عملیات حرارتی و پوشش سطحی، در صورت نیاز
مدارک کنترل کیفیت و آزمون
- گزارش اندازه‌برداری و بازرسی ابعادی
- گزارش شناسایی مواد
- گزارش بالانس
- گزارش آزمون فشار، در صورت نیاز
- گزارش آزمون‌های غیرمخرب (NDT)، در صورت نیاز
- گزارش تست عملکرد پمپ، در صورت قرارداشتن در محدوده پروژه
مدارک فرآیند
- دستورالعمل ساخت
- دستورالعمل مونتاژ
- دستورالعمل بازرسی
- دستورالعمل آزمون
تکمیل این مستندات باید متناسب با الزامات فنی و قراردادی پروژه انجام شود.
۱۶. نکات مهم در مهندسی معکوس پمپ
در مهندسی معکوس پمپ‌های صنعتی، چند نکته اساسی باید در تمام مراحل پروژه مورد توجه قرار گیرند.
مهندسی معکوس با کپی‌برداری یکسان نیست.
هدف فقط بازتولید ابعاد ظاهری قطعه نیست؛ بلکه باید اطلاعات کافی برای شناخت طراحی، انتخاب مواد، ساخت و ارزیابی عملکرد آن به دست آید.
اسکن سه‌بعدی معادل طراحی مهندسی نیست.
اسکن، هندسه موجود را ثبت می‌کند؛ اما تشخیص سایش، بازسازی سطوح آسیب‌دیده و تعیین هندسه موردنیاز به بررسی و تصمیم‌گیری مهندسی نیاز دارد.
شباهت هندسی الزاماً به معنای عملکرد یکسان نیست.
دو پروانه ممکن است از نظر ظاهری مشابه باشند، اما تفاوت در زوایای پره، لقی‌ها، کیفیت سطح یا شرایط کاری می‌تواند بر عملکرد آن‌ها اثر بگذارد.
کنترل کیفیت باید در فرآیند ساخت لحاظ شود.
بازرسی ابعادی، بررسی مواد، آزمون‌های موردنیاز و مستندسازی باید متناسب با اهمیت قطعه و الزامات پروژه برنامه‌ریزی شوند.
در نتیجه، یک پروژه مهندسی معکوس قابل اتکا باید هندسه، مواد، فرآیند ساخت، تلرانس‌ها و عملکرد را در ارتباط با یکدیگر بررسی کند.
۱۷. خدمات مهندسی معکوس پمپ در ESA
مهندسی معکوس پمپ‌های صنعتی به شناخت دقیق تجهیزات، بررسی شرایط کاری و هماهنگی میان طراحی، ساخت و کنترل کیفیت نیاز دارد.
در پروژه‌هایی که نقشه‌های اصلی یا اطلاعات سازنده در دسترس نیستند، بررسی قطعه موجود و تهیه مدارک مهندسی می‌تواند زمینه لازم را برای ارزیابی امکان ساخت قطعات جایگزین فراهم کند.
در مجموعه مهندسی انتقال سیال البرز (ESA)، حوزه‌های مهندسی و ساخت مرتبط با تجهیزات انتقال سیال می‌توانند بر اساس نیاز هر پروژه تعریف شوند؛ از جمله بررسی قطعات، اندازه‌برداری، بازسازی مدل و نقشه، ساخت و ماشین‌کاری و کنترل کیفیت.
برای بررسی یک پروژه، ارائه اطلاعاتی مانند نوع پمپ، مدل یا پلاک مشخصات، تصاویر قطعه، نقشه‌های موجود و شرح مشکل یا نیاز فنی می‌تواند به ارزیابی اولیه کمک کند.
برای بررسی امکان مهندسی معکوس قطعات پمپ صنعتی خود، با کارشناسان ESA تماس بگیرید.
سؤالات متداول درباره مهندسی معکوس پمپ‌های صنعتی
مهندسی معکوس پمپ صنعتی چیست؟
فرآیندی مهندسی برای بررسی قطعه یا پمپ موجود، استخراج اطلاعات هندسی و فنی، تهیه مدل و نقشه و فراهم‌کردن امکان ساخت یا ارزیابی قطعه جایگزین است.
آیا بدون نقشه اصلی می‌توان قطعات پمپ را بازسازی کرد؟
در بسیاری از موارد می‌توان با بررسی نمونه موجود، اندازه‌برداری، شناسایی مواد و جمع‌آوری اطلاعات عملکردی، بازسازی را آغاز کرد. با این حال، امکان‌پذیری و میزان اطمینان به نوع قطعه، وضعیت نمونه و اطلاعات در دسترس بستگی دارد.
آیا اسکن سه‌بعدی برای مهندسی معکوس پروانه کافی است؟
خیر. اسکن سه‌بعدی اطلاعات هندسی نمونه موجود را فراهم می‌کند، اما برای تعیین هندسه نهایی ممکن است به تحلیل مهندسی، بررسی سایش و خوردگی و اطلاعات عملکردی پمپ نیاز باشد.
چه قطعاتی از پمپ صنعتی قابلیت مهندسی معکوس دارند؟
بسته به شرایط قطعه و امکانات فنی، اجزایی مانند پروانه، پوسته، شفت، بوش، رینگ سایشی و برخی قطعات پمپ‌های جابه‌جایی مثبت می‌توانند مورد بررسی قرار گیرند.
آیا پس از مهندسی معکوس، تست عملکرد پمپ ضروری است؟
نوع آزمون به محدوده پروژه و الزامات فنی بستگی دارد. برای ساخت یک قطعه منفرد، ممکن است آزمون‌های ابعادی، مواد یا بالانس کافی باشند؛ اما در پروژه بازسازی مجموعه کامل پمپ، تست عملکرد می‌تواند برای ارزیابی انطباق با مشخصات موردنیاز ضروری باشد.
