مکانیکال سیلهای تخصصی صنعتی
جلوگیری از نشتی سیالات و افزایش قابلیت اطمینان تجهیزات دوار با تکیه بر تحلیل شرایط عملکردی، متریالهای تخصصی و استانداردهای بینالمللی
پایداری تجهیزات دوار؛ هدف واحد آببندی ESA
بخش مکانیکال سیلهای تخصصی انتقال سیال البرز (ESA) با بهرهگیری از دانش فنی و تجربه عملی، راهکارهای مهندسی خود را جهت افزایش عمر مفید تجهیزات، کاهش هزینههای تعمیر و نگهداری و جلوگیری از نشتی سیالات در صنایع فرآیندی ارائه میدهد. ما متناسب با فشار، دما و مشخصات سیال شما، مناسبترین سیستم آببندی را طراحی یا تأمین میکنیم.
خدمات شرکت انتقال سیال البرز
طراحی و انتخاب سیل
انتخاب و طراحی تخصصی مکانیکال سیل متناسب با شرایط کاری دقیق فرآیند.
ساخت و تأمین سفارشی
ساخت و تأمین انواع مکانیکال سیلهای استاندارد و سفارشی صنعتی
تعمیر، بازسازی و مهندسی معکوس
احیای عملکرد سیلهای صنعتی فرسوده و ساخت مجدد قطعات کمیاب خارجی
تعویض قطعات مصرفی
تعویض سطوح آببندی فیس (Face) و الاستومرها و اورینگهای مصرفی.
عیبیابی و تحلیل خرابی
بررسی ریشهای علل خرابی و ارائه راهکارهایی جهت جلوگیری از تکرار نشتی
ارتقای عملکرد سیستم
ارائه راهکارهای مهندسی جهت افزایش عمر و بهبود عملکرد کلی سیستم آببندی.
راهنمای جامع انتخاب، متریال و کاربرد مکانیکال سیلهای صنعتی
مکانیکال سیلها یا سیستمهای آببندی مکانیکی، حیاتیترین قطعات در تضمین عملکرد بدون نشت تجهیزات دوار نظیر پمپها، میکسرها و کمپرسورها هستند. در این بخش، به بررسی تخصصی انواع ساختارها، مهندسی متریال سطوح و صنایع هدف این تجهیزات میپردازیم.

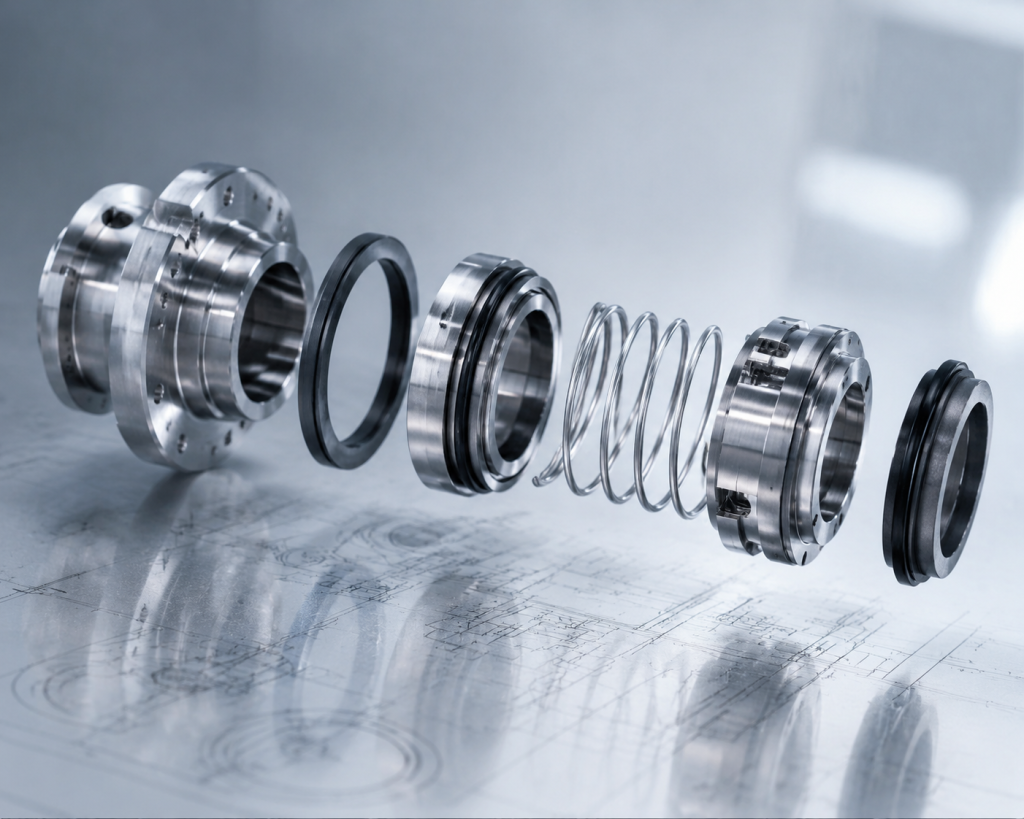

۱. تنوع طراحی و ساختار فنی مکانیکال سیلها
انتخاب ساختار مناسب مکانیکال سیل مستقیماً با شرایط فرآیندی (فشار PP، دما TT، سرعت دورانی NN و خواص سیال) در ارتباط است. مهندسان ESA با تحلیل این پارامترها، یکی از ساختارهای زیر را برای تجهیز شما پیشنهاد یا طراحی میکنند:

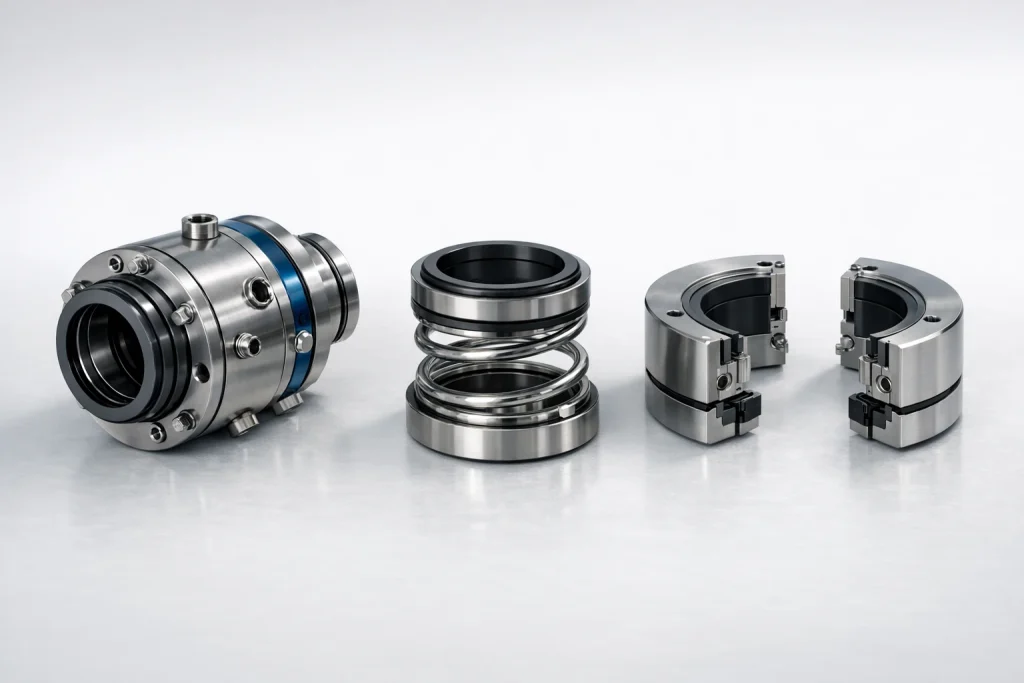

- سیلهای تکفنره و چندفنره (Single & Multi-Spring): سیلهای تکفنره به دلیل داشتن فنر ضخیم، مقاومت بالایی در برابر گرفتگی و رسوب دارند و برای سیالات کثیف مناسباند. در مقابل، سیلهای چندفنره توزیع نیروی یکنواختتری روی سطوح آببند ایجاد کرده و در سرعتهای بالا عملکرد پایدارتری دارند.
- سیلهای کارتریجی (Cartridge Seals): این سیلها بهصورت یک مجموعه کامل و پیشمونتاژ شده ارائه میشوند. حذف خطاهای انسانی در نصب، تنظیم دقیق پیشبار فنرها و تعویض سریع در زمان اورهال، از مزایای اصلی سیستمهای کارتریجی است.
- سیلهای بالانس و آنبالانس (Balanced & Unbalanced): در طراحی بالانس، با کاهش مساحت تحت فشار سیال، نیروی هیدرولیکی روی فیسها تعدیل میشود که امکان کارکرد در فشارهای بالا را بدون سایش شدید فراهم میکند. سیلهای آنبالانس برای فشارهای پایینتر و کاربردهای عمومیتر اقتصادی هستند.
- سیلهای دابل و اسپلیت (Double & Split Seals): سیلهای دابل (دوگانه) ایمنی صد درصدی را برای سیالات سمی، خطرناک یا بسیار گرانقیمت با ایجاد یک محفظه سیال مانع (Barrier Fluid) فراهم میکنند. سیلهای اسپلیت (دو نیمه) نیز بدون نیاز به دمونتاژ کامل پمپ و تجهیزات جانبی، روی شافت نصب شده و زمان توقف خط تولید را به حداقل میرسانند.

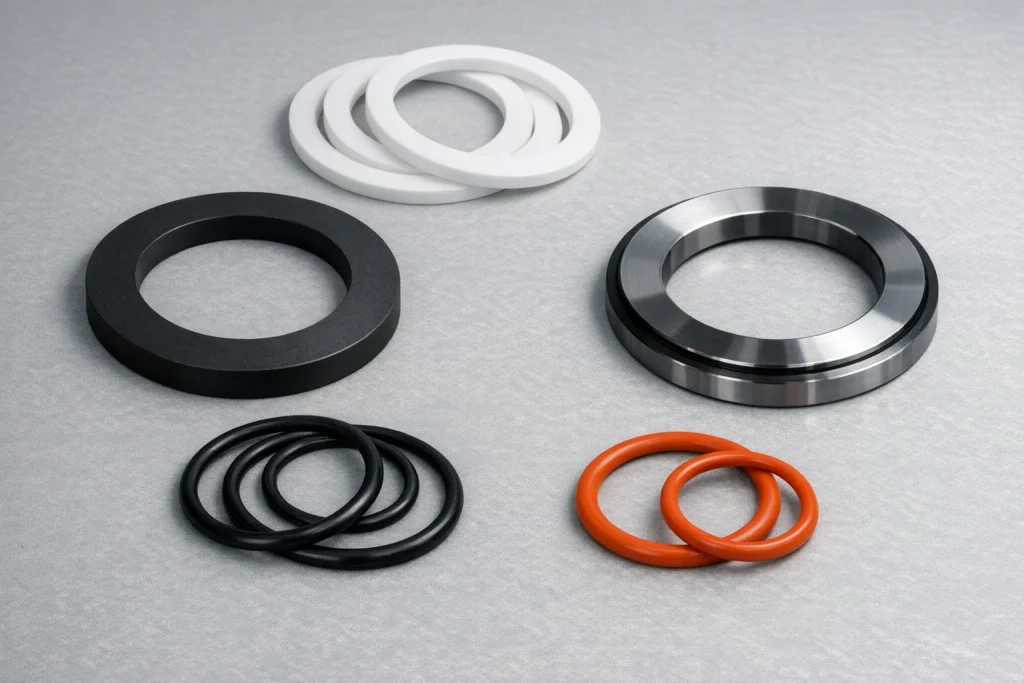

مهندسی متریال؛ قلب تپنده آببندی تخصصی
انتخاب متریال زوج فیسها (Seal Faces) و آببندهای ثانویه (الاستومرها)، تعیینکننده طول عمر و بازه کارکرد بدون خرابی مکانیکال سیل است. ما در ESA از متریالهای استاندارد جهانی با بالاترین گرید کیفی استفاده میکنیم:
زوج فیسهای سخت و سرامیکی:
سیلیکون کارباید (SiC): دارای سختی بسیار بالا، رسانایی حرارتی عالی و مقاومت فوقالعاده در برابر سایش و مواد شیمیایی.
تنگستن کارباید (WC): چقرمگی و مقاومت عالی در برابر شوکهای مکانیکی و ضربه ناشی از ذرات جامد معلق در سیال.
سرامیک (Ceramic – Al2O3): مقاومت شیمیایی مطلق در محیطهای اسیدی ضعیف و کاربردهای سبک.
کربن گرافیت (Carbon Graphite): به عنوان فیس نرم با خاصیت روانکاری ذاتی (Self-lubricating) که ضریب اصطکاک را در استارتآپ تجهیز کاهش میدهد.
الاستومرها و بخشهای فلزی:
برای آببندهای ثانویه متناسب با دما و خورندگی سیال از الاستومرهای تخصصی نظیر Viton (مقاومت حرارتی بالا)، EPDM (مقاومت در برابر آب داغ و اسیدها) و تفلونهای تخصصی (PTFE) استفاده میشود. بخشهای فلزی و فنرها نیز از سوپرآلیاژها و فولادهای ضدزنگ نظیر SS316L، هَستِلوی (Hastelloy) یا داپلکس ساخته میشوند تا در برابر خوردگی اتمسفریک و سیال مقاومت کنند.
کاربرد سیستمهای آببندی تخصصی در صنایع کلیدی
سیستمهای آببندی ESA در سختترین شرایط فرآیندی صنایع مادر کشور در حال کارکرد هستند. هر صنعت استانداردهای آببندی خاص خود را میطلبد:
- نفت، گاز و پتروشیمی: طراحی و ساخت طبق استاندارد API 682 جهت مهار هیدروکربنهای فرار، مواد اشتعالزا و سمی در فشارها و دماهای عملیاتی بالا.
- نیروگاهی و فولاد: تامین سیلهای مقاوم در برابر حرارت بالا جهت پمپهای تغذیه دیگ بخار (Boiler Feed Pumps) و سیستمهای خنککاری.
- معدن و صنایع فلزی: طراحی سیلهای تخصصی برای پمپهای انتقال دوغاب (Slurry Pumps) با غلظت بالای ذرات ساینده.
- صنایع غذایی و دارویی: استفاده از سیلهای بهداشتی (Sanitary Seals) با متریالهای تایید شده توسط FDA، بدون شیار یا بنبست برای جلوگیری از تجمع باکتریها.
- آب و فاضلاب: راهکارهای اقتصادی و بادوام برای پمپهای انتقال آب خام، فاضلابهای شهری و صنعتی با حداقل نیاز به تعمیرات.
